防雷擊保護建議規劃書
致
使用者
依據貴公司針對電腦機房相關網路資訊設備之需求。提供下列建議于貴公司，期能盡個人經驗與專業能力，提供貴公司協助改善需求客戶之電腦機房防雷保護能力。
電腦機房內部設備的防雷擊保護主要分四大項，分別為電源、網路、VOIP及ADSL(數據專線)，其建議規劃如下：
1.
電腦機房電源防雷擊保護
A、

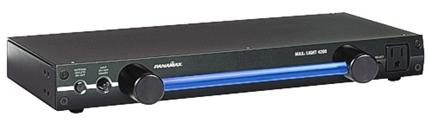

 機櫃電源採用19"機架型防雷擊保護器#ML4200
MAX Light 4200(9組AC110V)
(左圖)，基本上不論大小機櫃，每一台機櫃皆配備一台#ML4200，若有較多的設備(>9個插座)則可再增加#ML4200數量。但若考慮建置成本則可選 擇排插型的M8-EX(8組AC110V)(右圖)，其成本比較約為#ML
4200： M8-EX
= 2.5：1。
B、
機房總電源的防雷擊保護依電源供電方式可分為單相三線110V/220V及三相220V以上的電源，需採用的保護裝置如下：
(1)
單相三線110V/220V：若資訊機房總電源屬於110/220V單相三線，可採用閃電俠GPP8005
SERVICE ENTRANCE PROTRCTOR，對於需要整體電源保護的獨立空間(例如電腦機房)非常適用，重點伺服主機及網路交換器等再配合前項的M8-EX、MOD-UTP及MOD-CAT5更萬無一失。
(2)

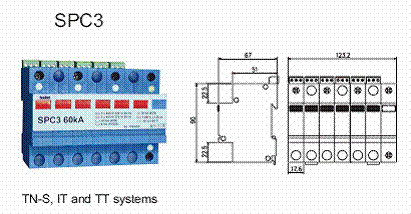

 三相三線或三相四線220V以上的主電源：若資訊機房總電源屬於三相三線，可採用閃電俠SPC3.1(60/90/120/150KA)。若資訊機房總電源屬於三相四線，可採用閃電俠SPC3或SPC3.0(60/90/120/150KA)。對於需要整體電源保護的獨立空間(例如電腦機房)非常適用，重點伺服主機及網路交換器等再配合前項的M8-EX、MOD-UTP及MOD-CAT5更萬無一失。
2.
電腦機房電腦網路設備防雷擊保護
A、

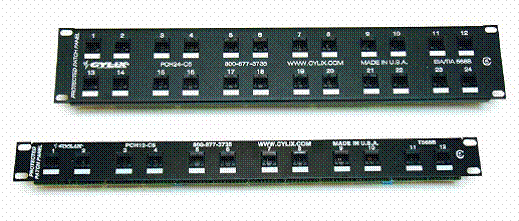

 機架網路PATCH
PANEL線路防雷擊保護採用機架型PCH-C5/C6系列，符合100BASE-T/1000BASE-T
CAT5/5e/6 Ethernet規範，有12-port，24-port及48-port可供選擇，連線方式為110
block至RJ-45。
B、

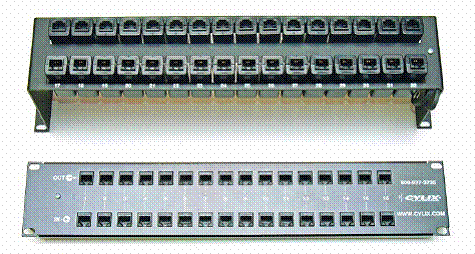

 機架網路HUB
& SWITCHES線路防雷擊保護採用機架型RAK16/32-C5/C6系列，符合100BASE-T/1000BASE-T
CAT5/5e/6 Ethernet規範，有16-port及32-port可供選擇，連線方式為RJ-45至RJ-45。
C、
 重要伺服主機及相關設備防雷擊採用MOD-UTP(10/100bps)模組(下圖左)或MOD-CAT5
(10/100/1000bps) 模組(下圖中)，但須搭配電源平台M8-EX(下圖右)，以避免單獨接地的問題。
3.
 電腦機房VOIP防雷擊保護
VOIP設備的防雷擊保護主要分二大項，分別為電源及VOIP數據專線，其建議規劃如下：
A、
電源M4-EX防雷擊保護器
(4組AC)，防雷規格可達耐峰值電流瞬間52000安培、承受雷擊能量1650焦耳、具過電壓及低電壓自動斷路及覆歸保護、破壞性雷擊自 動斷路及覆歸保護電路設計。非接地系統亦可使用，能100%達到保護功能。
B、
 VOIP數據專線防雷擊採用MOD-AT4模組，但須搭配電源平台M4-EX，以避免單獨接地的問題，以上二項防雷擊規劃之產品，皆置於現有機櫃內即可。
C、
M4-EX適用於AC110V應用環境
。若設備使用AC220V時，請改選用MAX@IN-LINE
15AMP。
D、
連接方式如下圖:
4.
 數據專線防雷擊保護
數據通訊設備的防雷擊保護主要分二大項，分別為電源及T-1/xDSL(數據專線)，其建議規劃如下：
A、
 電源M4-EX防雷擊保護器
(4組AC)，防雷規格可達耐峰值電流瞬間52000安培、承受雷擊能量1650焦耳、具過電壓及低電壓自動斷路及覆歸保護、破壞性雷擊自動斷路及覆歸保護電路設計。非接地系統亦可使用，能100%達到保護功能。
B、
 數據專線T-1/xDSL防雷擊採用MOD-AT2模組，但須搭配電源平台M4-EX，以避免單獨接地的問題，以上二項防雷擊規劃之產品，皆置於現有機櫃內即可。
C、
M4-EX適用於AC110V應用環境
。若設備使用AC220V時，請改選用MAX
IN-LINE 15AMP。
5.
一般辦公區電腦網路設備防雷擊保護
辦公區域內的資訊設備為電腦主機與HUB集線器等，由於網路佈線會影響到雷擊時的感應途徑，基本上靠近窗邊或戶外走線，都是到引雷的高危險群。在此區域內的設備建議採用下列防雷產品：
不論電腦或HUB皆可採用M4/M8T-EX，包含4/8組AC110V插座及1組10/100
Mbps網路訊號防雷擊保護器。使用時只需將設備電源改插到M4/8T-EX上，及將原進入設備之網路線改接到M4T-EX(Line側)上，再由M4/8T-EX上(Equip側)接一條網路線回到原進入點即可。若有多組網路線時，可再M4/8T-EX上增加MOD-UTP網路防雷擊保護模組即可。
6.
估價明細(單項單價)
|
MODEL |
DESCRIPTION |
Qty. |
Unit P. |
Amount |
|
5.#ML1. ML4200
MAX Light 4200機架型電源防雷擊保護器 |
1 |
|
|
|
2.
M8-EX 8組AC110V電源防雷擊保護器 |
1 |
|
|
|
3. PCH-C5/C6
機架型PATCH PANEL 12, 24, 48-Port CAT5/5e/6網路防雷擊保護器 |
1 |
|
|
|
4.
MOD-AT2 ADSL數據訊號防雷擊保護器 |
1 |
|
|
|
5.
MOD-UTP 一組10/100bps網路防雷擊保護模組 |
1 |
|
|
|
6.
MOD-CAT5 一組Gigabit網路防雷擊保護模組 |
1 |
|
|
|
7. GPP8005 Service
Entrance Protector單相三線 110/220V防雷擊保護器 |
1 |
|
|
|
8. M4T-EX
4組AC110V電源及一組10/100bps網路防雷擊保護器 |
1 |
|
|
|
9.
M4-EX 4組AC110V電源雷擊保護器 |
1 |
|
|
|
10.
MOD-AT4 2-in/2-out VOIP防雷擊保護模組 |
1 |
|
|
|
11. MAX IN-LINE 15AMP
一組AC220V電源防雷擊保護器 |
1 |
|
|
|
12. RAK16/32-C5/C6
機架型HUB/SWITCHING 16/32-Port CAT5/5e/6網路防雷擊保護器 |
|
|
|
|
附註：1.以上報價為單項報價,可依據實際需求估出數量 |
|
|
|
|
2.未含5%營業稅 |
|
|
|
|
3.單項價格不含任何現場安裝費用,須另行估計 |
|
|
|
|
合 計 |
|
|
|
|
|
|
|
|
營業稅5% |
|
|
|
|
|
|
|
|
總
計 |
|
|
|
|
|
|
|
7.
保固期限
本產品之保固期限自交貨日完成起算一年內，因非人為損壞為無償更新。一年以上之保固方式須另訂產品維護合約規範之。
8.
交易方式
匯款
9.
交貨期限
自訂單確認日起2-4週內。
10.
未盡事項說明
本規劃書未盡事項說明:
本規劃書僅先提供規劃方式及產品基本單價供貴公司了解，詳細需求仍須貴公司依實際需求統計欲安裝數量。本公司隨時提供規劃諮詢服務。
