、引言

     為什麼要防雷,究竟什麼樣的設備需要防雷,什麼樣的情況會發生雷擊,它到底會對設備產生什麼樣的危機呢台灣的雷擊真的會嚴重到會將設備損壞嗎?關於這些問題其實都是大部份的人想要知道了解的。

    您可曾有過這樣的經驗,一場午後雷陣雨,使得公司的機器設備故障,造成公司的運作無法順暢,而事後的恢復維修,可能需要數天,這將產生您的困擾。

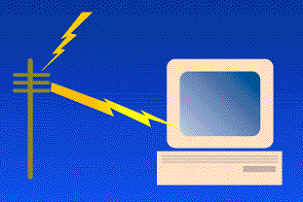

    在日常生活中,閃電可能產生數萬伏特的衝擊波,遠在 20 公里外藉由電源或信號線傳入您電器設備,造成電器設備短暫失效甚至損壞;另電力公司的瞬間停電及覆電,其所產生的衝擊波,亦是機器設備被破壞的主要原因之一如果遇到的脈衝較小(約700 ~ 1200伏特)時,就可能使電話系統、電腦或傳真失效而遺失傳送資料,若超過1,000伏特,可能對電子零件或電路板產生的破壞將是無法修補的

二、防雷觀念

  很多人可能會認為只要建築物上有做好避雷針設施就不會發生被雷擊閃電打到的觀念,殊不知一般的防閃電雷擊的保護措失可分為三個層級:

     第一個層級是與大家日常生活密不可分的-避電針設施絕大多數的樓房皆會有避雷針的設置,其主要目的是保護建築物或突出物的安全,藉由避雷針的引雷作用,避免建築物被閃電擊中而發生危險。

  第二個層級的保護措施為接地,其主要目的為保障人身安全及增進系統的穩定。接地系統所使用之插座是3孔的,不同於非接地系統2孔插座是其第三腳必須接到當地的接地銅棒,如此在閃電擊中設備線路時,因設備之機殼或線路皆有接地,故人員不會因觸摸而發生感電事故。接地工程常使用於公司、工廠之資訊系統機房中。但一般人以為我有作接地故閃電不會破壞設備,這是極大的錯誤觀念。須知任何閃電產生的衝擊波,不論經由電源或信號線到達設備,皆須要有一路徑,將其導入到接地線。而最直接就是破壞設備的電子零件,形成接地迴路。

  故第三層級的保護措施就是閃電俠衝擊波保護器,將所有進出設備的電源或信號線皆經過閃電俠的保護,使設備勿須承受不斷的衝擊波破壞,進而提高機器的使用年限和系統的可靠性。

  我們建立了防雷的基本觀念後,我們就要開始思考我們要防閃電破壞我們什麼東西?是建築物?是人?或是充斥在我們週遭的眾多資訊網路、交換機、監控控系統、刷卡系統及視聽設備等等呢?其實,我們到此已有明確的答案了那就是第三層級的保護措施才是能徹底解決我們的設備免於被閃電雷擊的摧毀。

三、閃電的特性

  透過以上的說明我們很清楚的知道任何一樣的設備只要接上電源或有訊號線對外連線(例如網路線.電話線.視訊線.控制信號線..等) 基本上就建立了一條直逹設備的引雷通道。如何在雷擊的瞬間將萬馬奔騰直闖而來的巨大雷擊能量化解於無形,那您所選用的第三層防護網就決定一切成敗。在防雷規劃之前我們先瞭解閃電的特性。唯有充份掌握敵人的特質我們的防雷工作才能立於不敗之地。

閃電俠有三大特質如下:

  1.高電壓:閃電是屬於高壓放電的大氣物理現象它具有非常巨大的電能一般電壓可以從數千伏特到數
            萬伏特以上的電壓
如此高電壓的閃電落在設備上,可想而知其慘狀如何。

  2.大電流:在閃電未接觸到任何物體之前都是維持高壓狀態(正電荷)一旦放電接觸到地面上的物體(例
            如.大樹.屋簷.避雷針或人
…….等)即瞬間破壞接觸物體之絶緣,形同短路。依原有的高電壓瞬間
            接地,依據能量不滅定律
閃電能量固定在電壓下降,電流必定上升。所以此時會產生所謂大
            電流通過物體
相對也會生高熱高溫效應造成被雷擊的物體一片黑或起火燃燒。

  3.快速爬升率:所謂快速升率是指閃雷由開始放電到逹到到最高電壓(由零伏特上升到數萬伏特電壓)通常
                只需1
3μS微秒而一個閃電的週期通常也只有50μS微秒即結束所以要能在趨近於零的
                時間內
有效的移轉或阻斷雷擊的入侵選擇產品更不可不慎。

有人說我有裝避雷針或我有做多好的接地系統不必擔心設備被雷打壞。試想,若是落雷在數百公尺或數公里遠的電線桿上,您如何依賴避雷針來引雷?若雷己透過電源或訊號線闖進您的設備它又如何能不破壞設備零件來建立放電的路徑呢?這其中的原委相信應該不難理解。

    現今您可以將衝擊波的問題,交給閃電俠衝擊波保護器。閃電俠衝擊波保護器將限制瞬間過高的電壓”Transient Voltage Surge Suppressors(TVSS)(瞬間電壓衝擊波抑制),藉由電話線、同軸電纜和電源線,傳入電信系統、電視和傳真機等,提高機器設備的使用年限和系統的可靠性,使您不再為閃電、打雷,而擔心機器設備被破壞。

閃電俠系列包含:衛星系統保護,電信設備保護,網路設備的保護,辦公室電腦、電話傳真機影印機的保護,視聽器材設備的保護,新系列保護器可提供電源,數據專線,10BasT,100BaseT,Coax Ethernet(RG58/RG11),Ethernet AUI,CSU,DDS,Dial-UP,ISDN,ADSL,V.35,X.21,ARCNET,WAN,Video ………等等信號線或連接器保護、安裝簡易,勿須改變現有連線架構即能100%保障您的設備不再被閃電雷擊或衝擊波所破壞。

四、閃電俠如何保護護您的設備

我們己知道了閃電是無孔不入的,那閃電俠防雷保護器要如何有效阻絶需擊的入侵呢?閃電俠擁有世界唯一的模組化設計專利當然能逹到100%防雷保護效果,無人能及。以下就是能逹到全方位防雷保護的設計原理。我們以PC為保護範例做一說明。

(1)標準PC設備若能做到完全自給自足,自備發電機,無對外任何連線則不需擔心任何的雷擊破壞

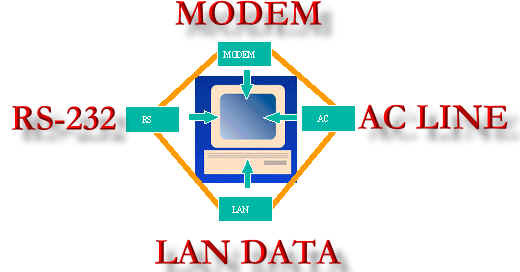

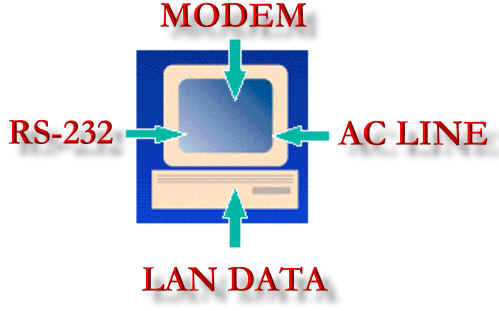

(2)若自給自足是不可能的事,那我們來審視我們日常的電腦設備有多少 與外界相連的管道,源(AC LINES).網路(LAN DATA).RS-232.數據機(Modem)….等。這些管道都有可能是破壞性雷擊來源之一

(3)如此說來,每一個來源管道都必需要裝上防雷保護器才能確保PC(設備) 的安全。

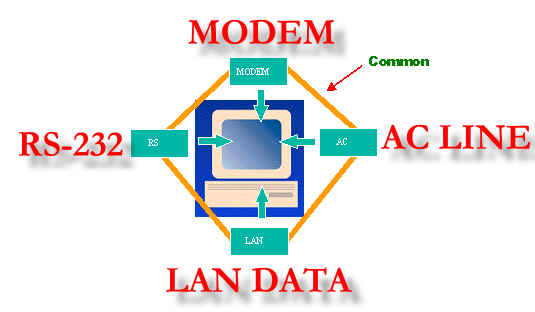

(4)正確的設備防雷做法必須將所有的保護器接地並要保各保護器的地線連接在一起如此才能將雷擊徹底阻絶於設備之外若保護器之接地點分別接地未連結至同一點則雷擊時有可能在兩保護器間造成接地電位差而落於設備上造成設備損毀不可不防

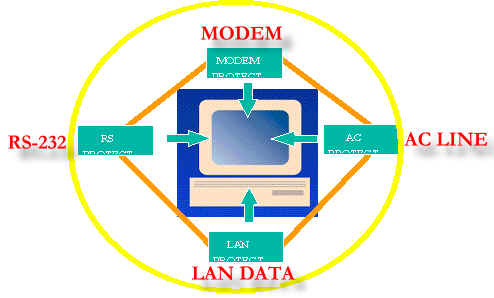

(5)閃電俠依據正確的防雷做法設計了全球唯一獨家專利防護罩保護設計的模組化防雷保護器,100%阻絶閃電由各種管道的入侵

(6)以上的防雷原理可應用在所有電子/電器電路上例如電腦及其週邊,視聽音響,電信通訊及日常應用環境等等

五、閃電俠設計原理

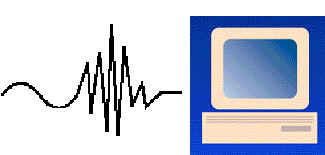

設備有可能被持續性存在於不穩定電源(台電)之大小突波而損壞.

也有可能被瞬間大能量的破壞性閃電雷擊而摧毀

閃電俠為什麼能阻擋別人所擋不住的雷擊呢?防了「防護罩」的設計原理外,其累積30年以上的零件研發實力,每一閃電俠產品皆採用擁有世界專利,高規格的保護元件。當然能擋別人所不敢擋的破壞性雷擊衝擊波。以下是閃電俠在遭遇破壞性雷擊時的動作原理及與其它廠牌的比較

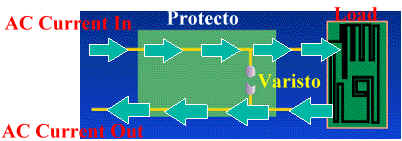

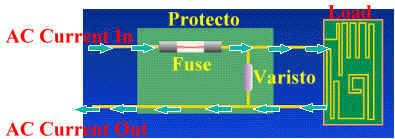

(1)在没有雷擊的狀態下閃電俠直接無阻礙的供應電力給負載(Load)

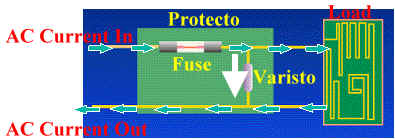

(2)在遭遇到一般雷擊突波來襲時閃電俠會在極短的反應時間內(<1ns)將雷擊突波導至接地端而不會影
   響設備的正常工作。閃電俠可在瞬間導引52,000安培的電流而不影
設備正常工作

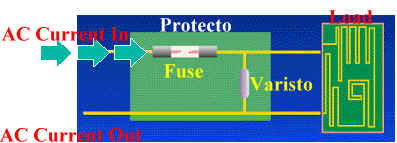

(3)當強大的破壞性雷擊突波來到時( >52,000安培)閃電俠的防破壞性雷擊元件會瞬間斷路以將雷擊突波阻隔於閃電俠之外保障設備不破壞。在最新的產品設計中我們更開發出能在斷路之後待雷擊突波消失能自動復歸元件讓使用者能永久使用閃電俠電源保護器而勿須更換保護您的設備也保障您的投資。

其它廠牌的保護器因為無法有效瞬間阻擋高於其所能承受的峰值衝擊電流(一般只有500030000安培規格)而遭貫穿並將所有突波引流到設備上導致設備的損毀。

(4)接地是所有防雷保護器一致強調並不可缺少的因為一般的防雷保護器若没有接地線供其導引突波電流則保護器形同虛設。閃電俠獨特的免接地線電路設計在未做第三腳(圓孔)接地的電源環境一樣有效防雷規格不減。在台灣的電力系統環境無往不利防護罩的設計更讓所有的信號線路可經由閃電俠電源平台的接地或非接地自動轉換而不用擔心接地施工的問題省時省力省錢一舉數得。

(5)電子產品的終極保鏢「閃電俠保障您的設備終生享有免於閃電衝擊波恐懼的權利閃電俠防雷擊保護器有以下優點:

   1.能承受更大的峰值衝擊電流48000-52000安培。

   2.不受限於任何突波電壓大小,完全阻隔。

   3.反應時間<1ns,比閃電速度快1000倍以上。

   4.較低的箝制電壓(200V)徹底保障100%動作零失誤

       5.  破壞性電擊保護電路設計,獨步全球

   6.提供過電壓自動斷路及復歸保護,完全阻隔異常電壓,技術獨步全球。

   7.模組化設計,符合您所有設備的保護需求。

   8.適用於接地與非接地系統,完全適合台灣電力系統。

感謝全國軍公教政府單位及工商企業.個人用戶的採用,廣誼防雷規劃小 組熱誠為您服務。

六、閃電俠應用範例介紹

   閃電俠依據常用的環境特區分為12種應用規劃分別為電源保護、電話(傳真機)、刷卡機、交換機(電話總機)、網路設備、電腦伺服器、數據機、數據專線、監控系統、衛星設備、有線電視、視聽設備.等其詳細的產品資訊請直接在廣誼科技的網站上查詢。

請參閱閃電俠應用參考架構圖
