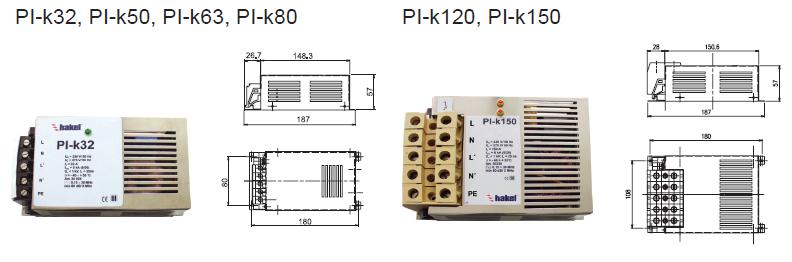

閃電俠PI-k32系列電源防雷擊保護器(ClassIII)

PI-k系列是兩級單相具有高頻濾波器功能的防閃電雷擊保護器，PI-k系列設計主要的功能是保護高電壓的電子設備支援系統不再被閃電雷擊的衝擊波所破壞及高頻率的干擾。

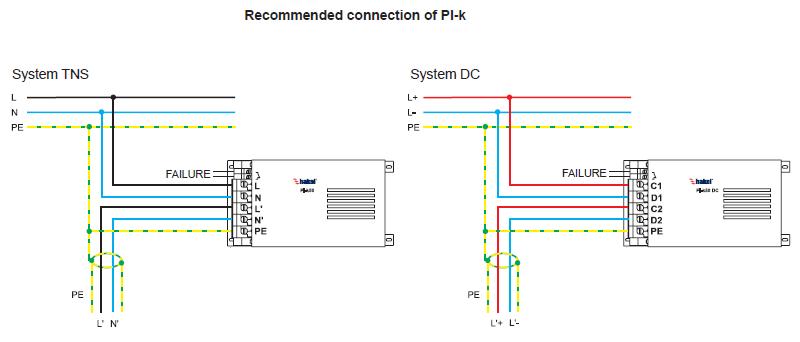

PI-k系列的濾波器可以直接建構在35mm的導線上或是直接安裝在電源分電盤的機箱中。

PI-k工作電流IN=32、50、63、120及150A

PI-k工作電壓UN=6、12、24、48、60、80、110、120、130、160及230V﹙AC/DC﹚

PI-k符合IEC 61643-1：1998所制定的規範﹙屬於第三級的保護﹚，PI-k防雷擊保護器具有一個變阻體，反應時間tA<25ns以及具有很高的導磁率μ>80,000。當非線性元件功能發生錯誤時，變阻體會自動切斷熱感保險絲與機器之間的連接，當變阻體過熱超過120℃時，其中兩個熱感保險絲會同時切斷遠端監控並指示錯誤。

閃電俠PI-k32系列電源防雷擊保護器規格
                    型式
功能		 　 PI-K32 PI-K50 PI-K63 PI-K80 PI-K120 PI-K150
防雷等級 　 III
工作電壓   UN 230V(AC / DC)
最高持續電壓    UC 275V (AC / DC)
工作電流   IN 32A 50A 63A 80A 120A 150A
最大放電流
Imax（8/20）		 Imax

8kA(U/N、U/PE)
10kA(N/PE)
電壓保護等級
Imax（8/20）		 VP

< 1kV (U/N)
< 500V (N/PE)
衝擊電壓保護等級Vmax(1x40/1.2x50) Vmax >15KV
備份保險絲 　 32A 50A 63A 80A 120A 150A
反應時間   tA

< 25 ns (U/N)
< 100 ns (U/PE、N/PE)
導體截面 　 10 mm2 25 mm2 35 mm2
溫度&溼度範圍   δ -40℃~+60℃, 0 ~95%RH
保護型式 　 IP10
外觀材質 　 metal sheet 0.8mm
導線規格 　 DIN rail 35 mm 或 screws M4 on chassis
不對稱衰減
 0,15~30mMHz		 　

min. 80 dB at 3MHz
min. 40 dB in band 0 , 15到30MHz

min. 80 dB at 2MHz
min. 30 dB in band 0 , 15到30MHz
濾波器常數


                       		  Cx M68 2M
 Cy 22nF
 L 2.2mH 1.4mH 1mH 0.6mH
20℃線圈功率損失 　 <5W <7W <9W <12W 20W 20W
斷路訊接點規格 　 與周圍電路耐壓值  3750Vrma
與網路電路耐壓值  3750Vrms
絕 緣 電 阻                 2x107Ω
最大切換電流            ~0.5A
最大切換電壓            ~250V
使用年限 　 100000小時
重量   m 870g 968g 1033 1347 1493
