閃電俠PI-k16/400DS電源防雷擊保護器(ClassIII)

PI-k16/400 DS是兩級單相的防閃電雷擊保護器，PI-k16/400 DS的設計具有高頻濾波器的功能，其最主要的目的是保護電子設備不被閃電雷擊衝擊波所破壞及HF的干擾，並將電壓抑制在400V﹙AC、DC﹚以內。當PI-k16/400 DS工作電流為16A、導線為35mm時，PI-k16/400 DS將遵從IEC 61643-1：1998及EN 61643-11：2002的標準規範。

PI-k16/400 DS防雷擊保護器具有一個變阻體，其最大放電電流為8kA﹙8/20﹚、反應時 間tA<25ns以及具有很高的導磁率μ>80,000。當非線性元件功能發生錯誤時，變阻體會自動切斷熱感保險絲與機器之間的連接，當變阻體過熱超過120℃時，三個熱感保險絲其中之一會切斷遠端監控並指示錯誤。

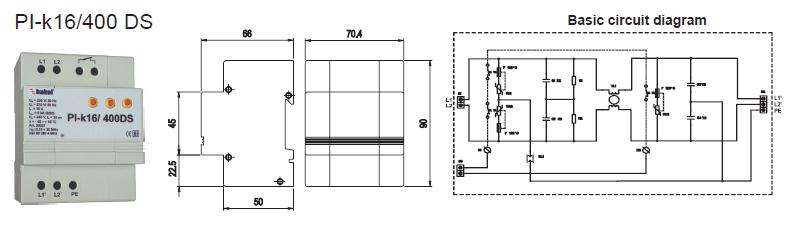

閃電俠HAKEL PI-k16/400 DS電源防雷擊保護器規格
                                                                  型式
功能		 　 PI-K16/400 DS
防雷等級 　 III
工作電壓   UN 400VAC ( DC)
工作電流   IN 16A
最大放電流  Imax（8/20） Imax

8kA(U/N、U/PE)
電壓保護等級 Imax （8/20） Imax

< 1.6 KV (L1/12)
< 1.8 KV (L/PE)
備份保險絲 　 16A
反應時間  tA tA

< 25 ns (U/N)
< 100 ns (U/PE、N/PE)
導體截面 　 10 mm2
溫度&溼度範圍  δ δ -40℃~+60℃, 0 ~ 95%RH
保護型式 　 IP10
外觀材質 　 SLOVAMID
導線規格 　 DIN rail 35 mm

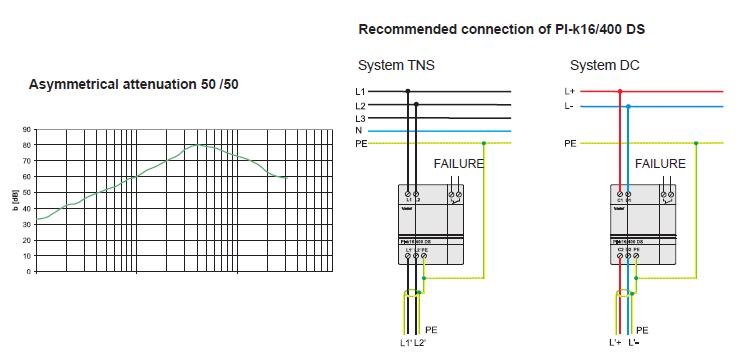

不對稱衰減 0,15~30mMHz 　

min. 80 dB at 3MHz
min. 40 dB in band 0 , 15到30MHz
濾波器常數


                       		 Cx M33
Cy 22nF
L 1.8mH
R M68
20℃線圈功率損失 　 <3.5W
斷路訊接點規格 　 與周圍電路耐壓值  3750Vrma
與網路電路耐壓值  3750Vrms
絕 緣 電 阻                 2x107Ω
最大切換電流            ~0.5A
最大切換電壓            ~250V
使用年限 　 100000小時
重量   m 250g
