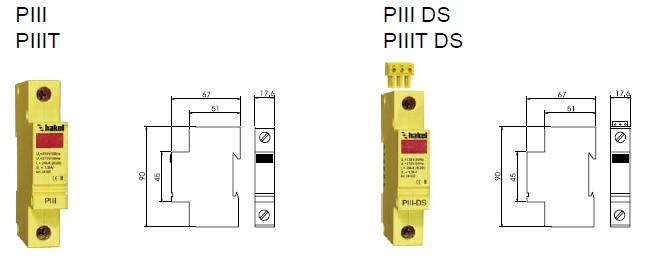

閃電俠 PIII & PIIIT 電源防閃電雷擊保護器(ClassII)

PIII & PIIIT電源防雷保護器是根據IEC61643-1:1998和EN61643-11:2002屬於第二級的保護。

PIII & PIIIT電源防雷擊保護器放置於第二個配電箱內。

PIII模組包含一個特別的ZnO變阻體，其容許的最大電流Imax (8/20)=40kA或Imax (8/20)=20kA(PIIIT模組)，PIII & PIIIT模組有多組標準電壓的模組：60V、120V、230V、280V、400V、500V和720V。建議使用在符合LPZ 0B-1閃電保護範圍或根據IEC 1312-1所支援的TNC和TNS低電壓系統，PIII防雷擊保護器也可以使用在TT和IT系統。

PIII DS﹙PIIIT DS﹚ 模組提供遠端監控功能及具有故障指示接點供遠端監控使用。

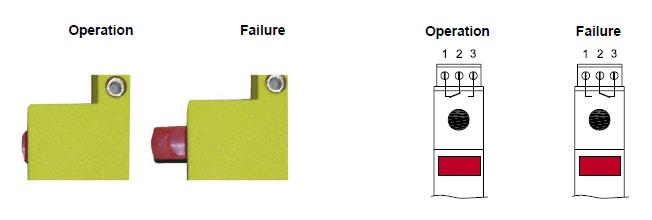

遠端監控

PIII DS 單體在功能正常時，其接點 1-2 是導通的。這將提供監控人員知道保護器是否能正常運作或已遭雷擊損毀。如果保護器內部的變阻體因超過額定規格而產生的熱效應所損毀，那接點 2-3  就會立即導通。

故障指示

故障指示位於單體上之紅色信號推桿。如果此紅色信號推桿維持在嵌入的位置，表示此裝置是正常工作的。如果此紅色信號推桿已彈跳突出，則表示此裝置已遭雷擊損毀。


閃電俠 HAKEL  PIII &PIII  DS 電源防閃電雷擊保護器規格
                                     型號
功能		 PIII 60
PIII 60 DS		 PIII 120
PIII 120 DS		 PIII 230
PIII 230 DS		 PIII 280
PIII 280 DS		 PIII 400
PIII 400 DS		 PIII 500
PIII 500 DS		 PIII 720
PIII 720 DS
防雷等級 　 II
工作電壓   UN 60V 120V 230V 280V 400V 500V 720V
最高持續電電壓   UC 75V 144V 275V 320V 480V 600V 865V
最大放電流   Imax 40KA
正常放電流   In 15KA 20KA 20KA 20KA 15KA
保護電壓等級   UP <350V <850V <1.3KV <1.3KV <2KV <2.5KV <3.3KV
反應時間   tA <25ns
備份保險絲 　 160AgL/gG
瞬間短路電流 　 60KAms
動作溫度 δ -40℃~+80℃
導體截面 　 6÷25mm2﹙soild﹚              6÷16mm2﹙flexible﹚
保護型態 　 IP20
導體規格 　 DIN rail 35mm
使用年限 　 1,00,000 小時
斷路訊號接點規格 　

與周圍電路耐壓值  3750Vrma
與網路電路耐壓值  3750Vrms
絕 緣 電 阻                 2x107Ω
最大切換電流            ~0.5A
最大切換電壓            ~250V

重量 m 98g 98g 98g 98g 100g 100g 135g

閃電俠 HAKEL  PIIIT & PIIIT DS 電源防閃電雷擊保護器規格
                                  型號
功能		 PIIIT 230
PIIIT 230 DS		 PIIIT 280
PIIIT 280 DS
防雷等級 　 II
工作電壓   UN 230V 280V
最高持續電壓   UC 275V 320V
最大放電流   Imax 20KA
正常放電流   In 15KA
保護電壓等級   UP 1.3KV 1.3KV
反應時間   tA <25ns
備份保險絲 　 100AgL/gC
瞬間短路電流 　 30KAms
動作溫度 δ -40℃~+80℃
導體截面 　 6÷25mm2﹙soild﹚              6÷16mm2﹙flexible﹚
保護型態 　 IP20
導體規格 　 DIN rail 35mm
使用年限 　 1,00,000 小時
斷路訊號接點規格 　

與周圍電路耐壓值  3750Vrma
與網路電路耐壓值  3750Vrms
絕 緣 電 阻                 2x107Ω
最大切換電流            ~0.5A
最大切換電壓            ~250V

重量 m 135g
