LeadPEG Station-VMx即時線上廣播系統規格書

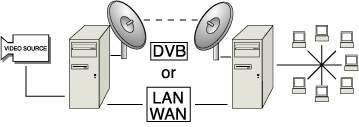

廣誼LeadPEG Station VMx即時影音廣播系統，是一套透過IP網路連線使用者可以隨時接收Live的影像，特別適用於醫療影像的傳送或E-Learning最佳解決方案，傳送時，還可以同時儲存影像檔案，供日後參考使用。

LeadPEG Station VMx系列擷取壓縮系統提供低成本，高品質MPEG-4/2/1壓縮，符合工業與專業的應用。全系列產品採用下一世代創新技術Hybrid Technology，不僅價格具競爭力，品質更是擁有專業水準，對您的加值開發應用，提供完整的平台。

LeadPEG Station VMx系列產品內含SDK，此SDK使用最新LiveWire開發架構，能有效縮短產品開發時程。VM4-2支援MPEG-4、MPEG-2及MPEG-1的壓縮規格。

功能與規格

視訊規格

1.        即時 MPEG-1、MPEG-2及MPEG-4影像壓縮及視訊壓縮標準符合QSIF、SIF、QCIF、CIF、HD1、2/3D1、Full D1

2.        支援MPEG-4規格MPEG-4 ISMA Level 0及1、MPEG-4 Profile ASP/Level 0-5(1 object)

3.        支援視訊格式：MPEG-1/2/4 Elementary Streams、MPEG-1 System Stream、MPEG-2 Program Stream及Trans port Stream(SPTS)、MPEG-4 System Stream

4.        符合VCD2.0, XVCD, SVCD, DVD規範

5.        提供4組Composite或2組S-Video訊號輸入及Composite/S-Video/RGB各1組訊號輸出

6.        須符合NTSC/PAL/SECAM視訊規格標準

7.        可提供影像即時壓縮設定每秒29.97個畫面/NTSC、每秒25個畫面/PAL，可調整每秒影片格數

8.        支援影影片位元率：MPEG-1：128Kbps-3Mbps、MPEG-2：1-15Mbps、MPEG-4：64K-6Mbps

9.        提供VGA預覽功能，

10.     提供視訊及音訊Pass-Through功能

11.     支援CBR, VBR壓縮格式(MPEG-1/2/4), CFR壓縮格式(MPEG-4)

12.     可顯示捕捉時間,可設定捕捉時間及檔案容量

13.     即時線上調整影片明亮度、對比度、飽合度、色彩度及聲音準位

14.     可自行調整VBR壓縮參數IBP Frame的數目以修正影像品質

15.     允許在執行動態影像擷取的同時可同時捕捉所需影像成為靜態圖檔

16.     可設定靜態圖檔以Field或Frame(2 Fields)方式擷取，圖檔尺寸可設定為720x576、352x288(PAL)或720x480、352x240(NTSC)

17.     內建數位前置訊號過慮裝置

18.     可在影片中加入Filter的功能

19.     預覽視窗上需可顯示輸入音量表以為音量調整依據

20.     預覽視窗上需可顯示影像擷取及壓縮狀態

21.     影像擷取需提供暫停/繼續(Pause/Resume)模式-影像擷取可暫停再繼續功能，影片擷取不中斷；分割(Split)模式

22.     具VCR訊號自動同步功能

23.     可在同一部主機系統擴充四片VMx影像壓縮卡

24.     可提供MPEG-1/2 Transport及Program即時壓縮功能及檔案格式製作

25.     MPEG Transport必須可更改參數設定

26.     必須支援Windows 2000/XP、 Linux RedHat、SuSE系統

27.     系統必須能提供SDK系統開發工具的選擇以供使用者能自行開發應用軟體介面

音訊規格

1.        音訊輸入：1組mini jack stereo

2.        音訊輸出：1組mini jack stereo

3.        支援音訊規格：MPEG-1 Layer 1& 2 , PCM, AC-3, AAC Low Complexity

4.        支援聲音取樣頻率：22, 32, 44.1及48KHz

5.        音訊取樣位元：16 bits

6.        支援聲音模式：Mono, Stereo, Dual Stereo, joint Stereo

7.        支援音訊壓縮位元率：32Kbits/s-384Kbits/s

8.        支援AC-3壓縮位元率：96Kbits/s-640Kbits/s

9.        支援AAC-LC位元率：8Kbits/s-384Kbits/s

支援軟體 DVD ToolBox

1.        提供MPEG I/II非線性剪輯軟體，具MPEG I/II影像播放功能、精確影格複製及剪輯功能，另提供影片加入文字(MPEG2)及即時預覽

2.        可剪接格式為MPEG Audio、MPEG-1Video、MPEG System、MPEG-1 VCD、MPEG-2 Video、MPEG-2 Audio及AC-3等

3.        可直接設定欲剪接影片的時間碼(Time Code)精確到每一格畫面

4.        完整IBP格式剪接，剪接前後畫質需一致不失真

5.        提供完整DVD製作軟體並支援MPEG-1、AC-3聲音檔案

6.        可接受M2P、M2V及MPA等影音分離檔案製作DVD規格檔案並可輸出DVD VOB目錄及DVD Image檔案

7.        可直接合成M1P、M1V、M2P、M2V等影像檔與WAV聲音檔直接合成MPEG影音合成檔

8.        提供MPEG-2聲音影像分離及結合的功能

9.        提供MPEG-2 Program與Transport互相轉換功能

10.     提供AVI影像轉換MPEG I/II﹙含Video CD 2.0﹚格式

11.     具DVD﹙VOB檔案﹚to MPEG-2影像轉換功能

12.     具Video CD﹙DAT檔案﹚to MPEG-1影像轉換功能

13.     影音分離及結合、MPEG-2 Program與Transport互相轉換、Video CD(DAT檔案)to MPEG-1影像轉換需支援檔案群組轉換功能以節省轉換時間

14.     MPEG Maker MPEG I/II編碼壓縮軟體

15.     Video Clip MPEG-2 Pro MPEG I/II非線性剪輯軟體

16.     DVD Maker DVD製作軟體

17.     VOB to MPEG-2 影像轉還原軟體

18.     DVD Player DVD播放軟體

19.     MPEG Remix 聲音轉換軟體

20.     MPEG De-multiplexer 聲音影像分離軟體

21.     MPEG Multiplexer  聲音影像結合軟體

22.     MPEG-2 Transport-Program Transcode 轉換

23.     Video to MPEG-1 Converter 影像還原軟體

Streaming – PC Add-On for VM

Streaming – PC Add-On for VM是一套提供即時影音網路串流的壓縮軟體，它能將任何的影像來源即時壓縮成AVC/H.264 Stream格式，透過網路即時傳送到您指定的IP位址，Streaming – PC Add-On for VMC需配合VMC5400影像壓縮卡一起使用，能將影音資料由硬體即時壓縮成網路串流格式。

產品規格

1.        輸出串流影音須符合市面一般普及的VLC player軟體播放

2.        可選擇獨立網域、點對點、選擇的區域網路、所有的網路傳送

3.        支援UDP/RTP Unicast/multicast傳輸模式

4.        網路延遲低於500ms(與使用的播放軟體有關)

5.        傳送的同時檔案可直接存入硬碟，可提供備份及離線時傳送用途

6.        可選擇傳送的串流影音規格：Program Stream、System Stream、Tansport Stream或Elementary Stream，可選擇單獨影像(Video Only)或影音合成(Video+Audio)，NTSC/PAL，VBR/CBR，FD1，2/3D1，HD1，SIF，QSIF

主機硬體配備(以下規格僅供參考，實際以市場更新規格為主)

1.        Intel Pentium-IV 3.6GHZ﹙含﹚以上CPU，1024MB RAM

2.        支援 Socket 775 架構的 Intel® Core 2 Quad/Core 2 Duo based 處理器
支援 Intel® Yorkfield, Wolfdale 處理器
支援 FSB 1600/1333/1066/800 MHzIntel® P35 晶片組;Intel® ICH9R 晶片組

3.        內建 4 條240-pin/1.8V DDR2 DIMM 記憶體插槽, 最高支援高達 8GB 記憶體容量

4.        支援雙通道DDR2 667/800/1066 (超頻) 記憶體

5.        Intel® ICH9R 晶片組
整合 SATA-II 控制器, 可支援四個 SATA 與二個 eSATA 裝置, 傳輸速率達 3Gb/s
整合高速 USB 2.0 控制器, 480Mb/sec, 可支援 12 個埠
PCI Master v2.3, I/O APIC
符合 ACPI 2.0
支援 Serial ATA RAID 0/1/5/10
整合 AHCI 控制器

6.        插槽 (Slots)
2 個 PCI Express x16 插槽 (第 1 條為 1x16, 第 2 條為 1x4, 支援符合 PCI Express 匯流排規格 v1.0a)
支援 ATI® Crossfire™ 技術
2 個 PCI Express x1 插槽 (支援符合 PCI Express 匯流排規格 v1.0a)
2 個 PCI 2.3 規格 32 位元主匯流排插槽 (支援 3.3v / 5v PCI 主匯流排介面)

7.        內建 IDE/SATA
Ultra DMA 66/100/133 IDE 控制器內建整合於 Marvell® 88SE6111 晶片, 支援 PIO、Bus Marter 及 Ultra ATA 66/100/133 操作模式, 可支援連結 2 個 Ultra ATA 裝置
SATAII 控制器整合內建於 ICH9R 與 Marvell® 88SE6111 晶片, 可達 3Gb/sec 傳輸速率,  ICH9R 可連結 4 個 SATAII 與 2 個 eSATA 裝置, Marvell® 88SE6111 可連結 1 個 SATAII 裝置

8.        Realtek® ALC888/ALC888T 音效晶片;8 聲道可自動調變音效輸出頭;相容 Azalia 1.0 規格;相容 Microsoft Vista Premium 規格;支援 VoIP 卡 (僅適用 ALC888T)

9.        RealtekR 8110S, 整合快速乙太網路 MAC 及 PHY 於單晶片, 支援 10Mb/s、100Mb/s 和 1000Mb/s, 支援 PCI 2.2, 支援 ACPI 電源管理

10.     1 個軟碟機埠支援
1 個序列埠(COM2)
1 個平行埠，可支援 SPP/EPP/ECP 模式
1 個音效輸入/輸出/麥克風埠
3 個 USB2.0 連接埠(可延伸至6個)
1 組6合1音效輸入/ 音效輸出/ 麥克風輸入
1 個 RJ45 網路連結頭
1 個背板上的同軸 SPDIF-Out- 1 x SPDIF-out連結頭
1 個IEEE1394 連結頭, 可延伸支援 1個1394埠 (選購)

11.     重要組件狀況硬體監視;監看雙核心處理器狀態;D.O.T.技術可提高12%效能;定義最佳化系統狀況

12.     此主機板的 BIOS 提供 "即插即用" 功能, 能自動偵測板子上的週邊設備和擴充卡, 此主機板提供桌面管理介面(DMI)功能, 能記錄你主機板的規格

13.     工業級機箱、三組散熱風扇

14.     1片MPEGProfiler即時MPEG I/II影音壓縮卡

15.     Stradis SDM230/260e/280e MPEG I/II 影像解壓縮卡(選購配備)

16.     專業19吋TFT高解析螢幕

17.     20倍速 DVD±R/DVD±RW燒錄器

18.     SATAII高速磁碟 1.5TB 72,000rpm/32MB高速硬碟(1台500GB + 1台1TB))

19.     Geforce 9400GT 1GB RAM Display Card

20.     光學滑鼠、Keyboard

主機軟體配備

1.       WindowsXP隨機中文版

2.       MPEG Profiler 控制軟體

3.       DVD TOOLBOX  MPEG I/II編輯軟體：

4.        Streaming – PC Add-On for VMC影音串流軟體

產品服務

1.       提供一年硬體保固與軟體更新﹙人為損壞則不在保固範圍﹚

2.       2小時軟體教育訓練

附註：以上產品規若有更動，恕不另行通知。
