◎應用環境

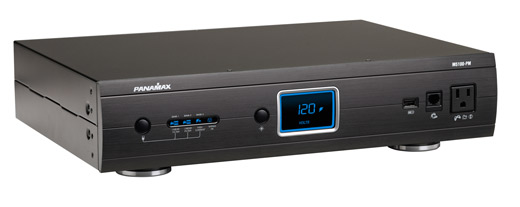

閃電俠MAX5100-PM 提供11AC 110V電源插座及一組DC觸發輸入/輸出訊號、二組Ethernet網路訊號、一組TEL及三組衛星Satellite訊號線路保護,可保護各類型設備的電源。例如:電腦、伺服器、傳真機、Audio/Video Systems - Including PLASMA TV, VCR, DVD, SATELLITE RECEIVER Cable Modems等設備。另外MAX5100-PM還提供過電壓/低電壓保護,也就是說MAX5100-PM偵測到異常的電壓時會自動斷路,待電壓穩定後,即自行復歸,以保障您的設備。MAX5100-PM第三級電源保護提供完全潔淨無雜訊的電源,讓您的視聽設備效能發揮淋漓盡致盡。

◎產品特色

特色與功能:

1.     提供直流觸發訊號輸入。

2.     提供自動斷路及復歸電路(Protect or Disconnect),沒有限制雷擊使用次數。

3.     提供11組電源插座輸出,包含4Always On高雜訊過濾插座(Linear Filtration Outlets)4組可開關高雜訊過濾插座(Linear Filtration Switched Outlets)2組可延遲開關高電流插座(High Current Switched Outlets) 1組前面板插座。

4.     前面板提供USB充電輸出功能, 可供給MP3播放器、手機或其他小型電子設備充電使用。

5.     前面板提供一組Always On插座,可供給家庭遊戲機或其他電子電器設備使用。

6.     提供至少3組隔離獨立的電源Banks

7.     前面板提供數字型電壓表,即時監控設備的工作電壓有無異常。

8.     可用於接地或非接地系統(電源部份)。

9.     須提供CATASTROPHIC SURGE CIRCUITTHERMAL FUSE以免衝擊電壓造成危險。

10.   具自動電壓監控AVM設計,提供過電/低壓保護、自動斷路功能,過電壓動作電壓142±8V,低電壓動作電壓86±6V

11.   具電源及正常保護狀態共4個指示燈,以提供防雷保護器所處之狀態顯示。

12.   功率消耗2125焦耳。

13.   峰值衝擊電流60,000安培。

14.   EMI / RFI雜訊過濾

        Banks 1: 82dB100KHz-2MHz)。

        Banks 2: 80dB100KHz-2MHz)。

        Bank 3, High Current Outlets: 60dB100KHz-2MHz)。

15.   正常工作電壓120VAC50 / 60 Hz

16.   初始箝制電壓200V(141 VRMS)

17.   保護模式Line to NeutralLine to GroundNeutral to Ground

18.   最大工作電流15A(1800W)

19.   動作反應時間須即時,小於1ns

20.   符合UL1449衝擊電壓保護等級須低330V於以下(含)。

21.   通過UL安規,符合ISO 9001品質標準。

22.   產品尺寸 17”(W) x 12.75”(D) x 3.5”(H),含腳座高共4.1”(H)

23.   產品重量13.5(lbs)

直流觸發訊號輸入

1.     提供1組3.5mm(1/8”) Mono Mini-Plug

2.     觸發電壓 3 ~ 24V,雙向。

3.     觸發電流 4.6mA@3V58mA@24V

◎電話線

1.     保護12芯的電話/傳真機/數據機。

2.     提供RJ-11電纜線保護線路腳位45

3.     箝制動作電壓260V以下(含)。

4.     具訊號最佳化電路(SignalPerfect Circuitry)及雷擊自動復歸電路設計(Fuseless / Auto Resettable)

5.     須提供Metallic & Longitudinal保護模式

6.     線路容抗30pf.

◎同軸電纜

1.     保護三線的衛星Satellite 線路。

2.     線路損失<0.5dB(0Hz~2.2GHz)

3.     保護動作電壓75V以下(含)。

4.     提供三組Female鍍金接頭。

5.     符合HD1080i/p訊號規格。

6.     具遮蔽(Shielded)保護功能。

7.     具雙向通訊功能。

◎網路線

1.     保護二組10/100Mbps (100Base-Tethernet) LAN UTP網路線路。

2.     提供RJ-11/45電纜線。

3.     箝制動作電壓50V以下(含)。

4.     保護線路1~8腳位。

USB電路

1.     輸出電流500mA/5VDC

2.     提供USB連接器。
