監控系統CCTV&UTP防雷擊保護建議規劃書

        依據貴公司針對監視系統設備防雷之需求。提供下列建議于貴公司,期能盡個人經驗與專業能力,協助改善貴公司防雷保護之能力。

1.    監視系之防雷保護

(1) 方案一:建議採用 – 具高可靠性與穩定性、模組化、非接地系統適用。

監視系統之防雷雷保護可分為攝影機側及監視系統主機側,其建議規劃如下

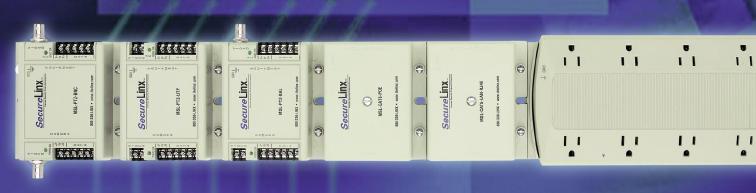

A.         各攝影機側採用MSL-PTZ-BNC(BNC-to-BNC)MSL-PTZ-UTP(UTP-to-UTP) MSL-PTZ-BAL(UTP-to-BNC) CCP-CCTV(BNCM/F) 規範分別如下:

        MSL-PTZ-BNC:保護包含12VDC/24VAC電源、遙控迴路控制訊號及視訊(BNC)訊號線等。

    MSL-PTZ-UTP保護包含12VDC/24VAC電源、遙控迴路控制訊號及視訊(UTP)訊號線等。

        MSL-PTZ-BAL保護包含12VDC/24VAC電源、遙控迴路控制訊號及視訊(UTP-BNC)訊號線等。

                CCP-CCTV保護1CCTV視訊同軸電纜線訊號。

B.         監視系統主機側採用M4KSU/M8KSU為電源防雷保護,採用多組CCP-CCTV(1個為1組視訊防雷保護) RAK16-BNC(116組視訊防雷保護)為視訊信號保護MTC-TC1或MSCL8模組(8條控制線)為控制訊號防雷保護。

使用方式:使用方式為將電源M4KSU/M8KSU一個與不限數量之上述A項中3種訊號模組與控制模組MTC-TL1MSCL8結合為一,將原監視系統主機之電源移到M4KSU/M8KSU保護器上及所有進入監視系統主機之CCTV訊號線先經過上述A項中3種訊號模組或MTC-TL1MSCL8再進入監視系統主機。M4KSU/M8KSU防雷保護器之電源接到台電之電源即完成,非接地系亦有相同防雷保護效果。攝影機側的則直接將12VDC/24VAC電源及BNCUTP市訊線串接至A項中的保護器即可若原設計無接地線則可增加一個M4KSU與模組相接就可不用考慮接地的問題了。

(2) 方案二:適用於接地完整的環境。

此方案適用於接地已完善的應用環境監視系統之防雷雷保護可分為攝影機側及監視系統主機側,其建議規劃如下

A.           各攝影機側採用CCP-CCTV(1CCTV視訊防雷保護)

B.           監視系統主機側採用M4/8-EX為電源防雷保護,採用CCP-CCTV(1CCTV視訊防雷保護)為視訊信號保護及MOD-SPKP模組(8條控制線)為控制訊號防雷保護。選用原則1條同軸視訊線→1個模組CCP-CCTV

(3) 方案三:CCTV防雷擊保護(16Ports)

規劃:

(1)電源採用M4-EX(4AC110V輸出電源防雷擊保護器)一個

(2)CCTV訊號直接採用RAK16-BNC(16 Ports CCTV訊號防雷擊保護器)一台

2.      估價明細

價格MODEL

DESCRIPTION

Qty.

Unit P.

Amount

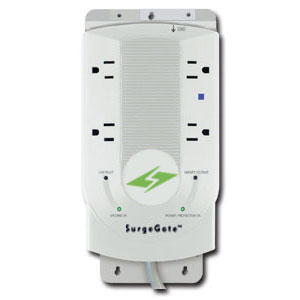

1. M4KSU           4AC110V電源防雷擊保護器

1



2. M8KSU           8AC110V電源防雷擊保護器

1



3. MSL-PTZ-BNC    112VDC/24VAC,、一組BNC4條控制線防雷保護器

1



4. MSL-PTZ-UTP    112VDC/24VAC,、一組UTP4條控制線防雷保護器

1



5. MSL-PTZ-BAL    112VDC/24VAC,、一組BNC-to-UTP4條控制線防雷保護器

1

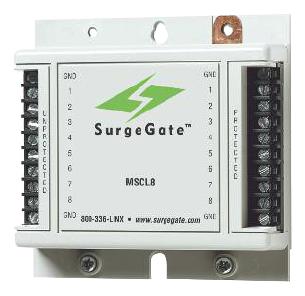

6. MSCL8           8條控制線防雷擊保護模組

1



7. MTC-TCL1       2AC6條控制線防雷保護器

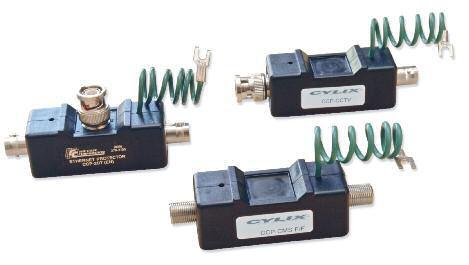

8. CCP-CCTV       1CCTV 防雷擊保護器

1



9. RAK16-BNC      16-Port CCTV防雷擊保護器

1



合  計       以上報價未含5%營業稅



營業稅5%











3.      保固期限

    本產品之保固期限自交貨日完成起算一年內,因非人為損壞為無償更新。一年以上之保固方式須另訂產品維護合約規範之。

 4.      交易方式

匯款

 5.      交貨期限

自訂單確認日起2-4週內

 6未盡事項說明

本規劃書僅先提供規劃方式及產品基本單價供貴公司了解詳細需求仍須貴公司依實際需求統計欲安裝數量本公司隨時提供規劃諮詢服務
