電信機房防雷擊保護建議規劃書

依據貴公司針對電信機房相關網路資訊設備之需求。提供下列建議于貴公司，期能盡個人經驗與專業能力，提供貴公司協助改善需求客戶之電腦機房防雷保護能力。

電信機房內部設備的防雷擊保護主要分四大項，分別為電源、電信、VOIP及ADSL(數據專線)，其建議規劃如下：

1.      電信機房電源防雷擊保護

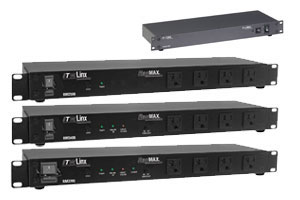

A、     機櫃電源採用19"機架型防雷擊保護器#RM2600(8組AC110V)、#RM3400(12組AC110V)或RM3700(12組AC110V) (右上圖)，基本上不論大小機櫃，每一台機櫃皆配備一台RM系列電源保護器，若有較多的設備則可再增加數量。但若考慮建置成本則可選擇排插型的M8KSU(8組AC110V)(右中圖)。

B、     機房總電源的防雷擊保護依電源供電方式可分為單相三線110V/220V及三相220V以上的電源，需採用的保護裝置如下：

(1)   單相三線110V/220V：若電信機房總電源屬於110/220V單相三線，可採用閃電俠GPP8005 SERVICE ENTRANCE PROTRCTOR，對於需要整體電源保護的獨立空間(例如電信機房)非常適用，其他重點設備再配合前項的M8KSU及#RM2600/3400/3700更萬無一失。

(2)   三相三線或三相四線220V以上的主電源：若電信機房總電源屬於三相三線，可採用閃電俠SPC3.1(60/90/120/150KA)。若電信機房總電源屬於三相四線，可採用閃電俠SPC3或SPC3.0(60/90/120/150KA)。對於需要整體電源保護的獨立空間(例如電信機房)非常適用，其他重點設備再配合前項的M8KSU及#RM2600/3400/3700更萬無一失。

2.      交換機防雷擊保護(資訊尚待釐清)

貴交換機採??廠牌交換機，共有?台交換機，具有??條內外線，不知是否有支援標準RJ-21X(50-pin Teleco)接頭？不知每一片電信機板若有支援RJ-21X接頭是16對線或25對線？電源應為一般單相110電源、15安培負載以內。交換機要得到完善的保護，並保障電話品質不因雷擊損壞而停擺，最完整的保護方式就是在電源及各電信線路(含內、外線路)進入點加裝閃電俠防雷保護器，規劃原則如下：

A.         電源屬於110V單相電源，可採用閃電俠M4K4SU/M8KSU一台。電源屬於110/220V單相三線，可採用閃電俠GPP8005 SERVICE ENTRANCE PROTRCTOR，每一交換機須選用一台。若電源屬三相電源則採用閃電俠SPC3系列保護器(詳1-B-(2))。

B.         假設交換機上內外線機板採25對RJ-21X接頭，則交換機內外線路防雷保護須採用神盾雷閘MCO25模組，每一模組可保護25對電信線路，此模組接頭與交換機上之接頭完全可一對一配合，也就是一部25對線以內交換機需100%完全保護就必須用一個模組並搭配一個M4KSU/M8KSU或#GPP8005電源防雷擊保護器。25對線以外的第二片機板則須增加第二個神盾雷閘MCO25模組。以後線路增加依此類推。

C.         假設交換機上內外線機板採16對RJ-21X接頭，則交換機內外線路防雷保護須採用神盾雷閘towerMAX CO/16模組，每一模組可保護16對電信線路，此模組接頭與交換機上之接頭完全可一對一配合，也就是一部16對線以內交換機需100%完全保護就必須用一個模組並搭配一個M4KSU/M8KSU或#GPP8005電源防雷擊保護器。16對線以外的第二片機板則須增加第二個神盾雷閘towerMAX CO/16模組。以後線路增加依此類推。

D.         假設交換機上內外線機板非採用RJ-21X接頭，則交換機內外線路防雷保護須採用神盾雷閘MCO8110(8對電信線路)或MCO4110(4對電信線路)模組，每一模組可保護8/4對電信線路，此模組採用標準S110D Punch down接頭與交換機上之接頭完全可一對一打線方式配合。例如：一部24對線以內交換機需100%完全保護就必須用三個MCO8110模組並搭配一個M4KSU/M8KSU8或#GPP8005電源防雷擊保護器。超過24對線以外的第25~32對線則須增加第四個MCO8110模組。以後線路增加依此類推。

 使用方式為將電源M4KSU/M8KSU或#GPP8005一個與不限數量之神盾雷閘MCO25(或towerMAX CO/16、MCO8110或MCO4110)結合(A+nB)為一，M4KSU為串聯式保護，將原交換機電源改接上M4KSU插座上，M4KSU之電源接上一般台電供電插座即可，不須變更現有電源結構。另將原交換機上之所有RJ-21X電纜接頭取下，改接到神盾雷閘MCO25的"Line"側，再製作另一條連接電纜由神盾雷閘MCO25之"Equip"側連接回交換機上原RJ-21接頭即完成。

3.      電信機房VOIP防雷擊保護

VOIP設備的防雷擊保護主要分二大項，分別為電源及VOIP數據專線，其建議規劃如下：

A、     電源M4KSU防雷擊保護器 (4組AC)，防雷規格可達耐峰值電流瞬間52000安培、承受雷擊能量1650焦耳、具過電壓及低電壓自動斷路及覆歸保護、破壞性雷擊自動斷路及覆歸保護電路設計。非接地系統亦可使用，能100%達到保護功能。

B、     VOIP數據專線防雷擊採用MCO4X4模組，但須搭配電源平台M4KSU，以避免單獨接地的問題，以上二項防雷擊規劃之產品，皆置於現有機櫃內即可。

C、     M4KSU適用於AC110V應用環境 。若設備使用AC220V時，請改選用MAX@IN-LINE 15AMP。

D、     連接方式如下圖:

4.      數據專線防雷擊保護

數據通訊設備的防雷擊保護主要分二大項，分別為電源及T-1/xDSL(數據專線)，其建議規劃如下：

A、     電源M4KSU防雷擊保護器 (4組AC)，防雷規格可達耐峰值電流瞬間52000安培、承受雷擊能量1650焦耳、具過電壓及低電壓自動斷路及覆歸保護、破壞性雷擊自動斷路及覆歸保護電路設計。非接地系統亦可使用，能100%達到保護功能。

B、     數據專線T-1/xDSL防雷擊採用MDS2模組，但須搭配電源平台M4KSU，以避免單獨接地的問題，以上二項防雷擊規劃之產品，皆置於現有機櫃內即可。

C、     M4KSU適用於AC110V應用環境 。若設備使用AC220V時，請改選用MAX IN-LINE 15AMP。

6.      保固期限

    本產品之保固期限自交貨日完成起算一年內，因非人為損壞為無償更新。一年以上之保固方式須另訂產品維護合約規範之。

 7.      交易方式

匯款

 8.      交貨期限

自訂單確認日起2-4週內。

 9.  未盡事項說明

本規劃書僅先提供規劃方式及產品基本單價供貴公司了解，詳細需求仍須貴公司依實際需求統計欲安裝數量。本公司隨時提供規劃諮詢服務。
