閃電俠PI-3k電源防雷擊保護器(ClassIII)

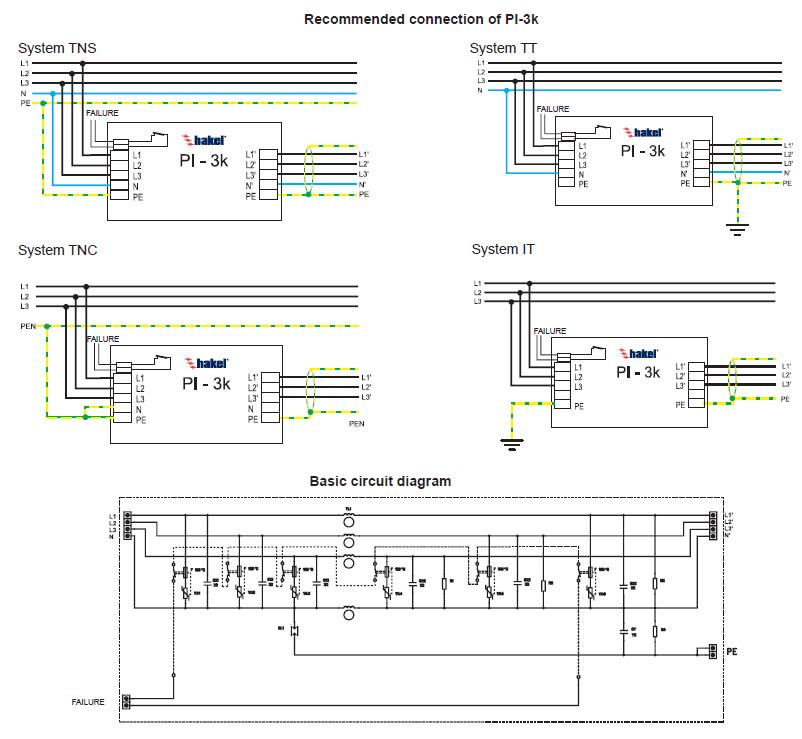

PI-3k系列是兩級三相電源防閃電雷擊保護器具有高頻濾波器的功能，PI-3k系列設計主要的功能是保護高電壓的電子設備不被閃電雷擊的衝擊波所破壞及高頻雜訊所干擾。根據IEC 61643-1：1998及EN 61643-11：2002所制定的規範，PI-3k系列支援TNS、TNC、TT及IT系統工作電流 IN=16、25、32、50及80A，所有的PI-3k裝置都可以安裝在35mm的導線上或是直接安裝在電源分電盤的機箱中。

PI-3k防雷擊保護器具有一個變阻體，其最大放電電流 Imax=8kA、反應時間tA<25ns以及具有很高的導磁率μ>80,000。 PI-3k系列防雷擊保護器辨別錯誤的方式是檢視連接在機器上的熱感保險絲。當非線性元件功能發生錯誤時，變阻體會自動切斷熱感保險絲與機器之間的連接，當變阻體過熱超過120℃時，其中六個熱感保險絲會同時切斷遠端監控並指示錯誤。

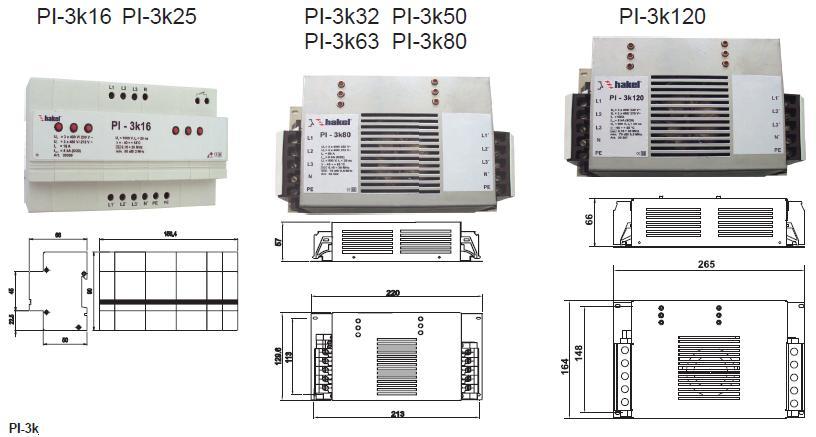

閃電俠HAKEL PI-3k系列電源防雷擊保護器規格
                          型式
功能		 　 PI-3K16 PI-3K25 PI-3K32 PI-3K50 PI-3K63 PI-3K80
防雷等級 　 III
工作電壓   UN 400/230V/50/60Hz
最高持續性電壓   UC

480/275V/50/60Hz
工作電流    IN 16A 25A 32A 50A 63A 80A
最大放電流   Imax 8kA(L/N、L/PE)
10kA(N/PE)
電壓保護等級   UP < 1000V (L/N) <1080V (L/N)
<500V (N/PE)
備份保險絲 　 16A 25A 32A 50A 63A 80A
反應時間   tA < 25 ns (L/N)
< 100 ns (L/PE、N/PE)
導體截面 　 4÷6 mm2 10 mm2 25 mm2
溫度&溼度範圍   δ -40℃~ 60℃, 0 ~ 95%RH
保護型式 　 IP20
外觀材質 　 SLOVANID 6FRC2 sheet metal 0.8mm
導線規格 　 DIN rail 35 mm DIN rail or by screws M4 on chassis
不對稱衰減0,15到30MHz 　 min.80dB at 2MHz min.80dB at 1.5MHz
min. 40 dB in band 0,15到30MHz
濾波器常數



                       		CX1 M15
Cx2 M33 M68
Cy 2x47nF 2x47nF
 L 1.3mH 1.4mH 2.15mH 1mH 0.9mH
  R 820Ω
20℃線圈功率損失 　 <7.5W <10W <8W <9W <13W <15W
斷路訊號接點規格 　 與周圍電路耐壓值  3750Vrma
與網路電路耐壓值  3750Vrms
絕 緣 電 阻                 2x107Ω
最大切換電流            ~0.5A
最大切換電壓            ~250V
使用年限 　 100 000 小時
重量 m 494g 1400g 1600g 1710
