閃電俠PI-3k400/500電源防雷擊保護器(ClassIII)

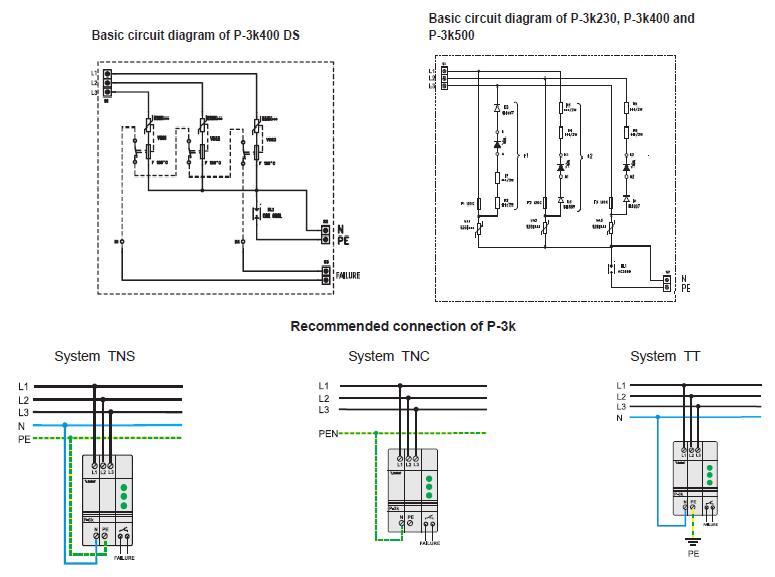

閃電俠P-3k防雷擊保護器其主要功能是保護電子儀器設備避免遭受閃電雷擊衝擊波的破壞，P-3k 主要保護的範圍是在 3x400V/50Hz 或 3x500V/50Hz，這二者的保護型式都符合 IEC 61643-1：1998 及 EN 61643-11：2002﹙屬於第三級防閃電雷擊保護器﹚所制定規範。P-3k可應用在IT、TT、TNS及TNC的系統。P-3k裝有熱感保險絲可預防因過載而造成的短路。

根據 IEC 529及IEC 664所制定的規範變阻體必須先完成測試然後標示在AC 電源網路安全的區域。另 外P-3K 對於末端的電源網路保護也有考慮到，例如：當有一個固定的電路發生短路造成部份電路接地時，P-3K可以連接附近的電子儀器設備

並做保護。 P3-k400、500 防雷擊保護器有三組綠色的LED指示燈，三組 LED 指示燈都亮時，則表示

P3-k400、500防雷擊保護器正常運作。

P3-k400DS錯誤指示是熱感保險絲，當變阻體的溫度超過120℃時，三個熱感保險絲其中一個發生反

應的動作同時會切斷與設備之間的連接。

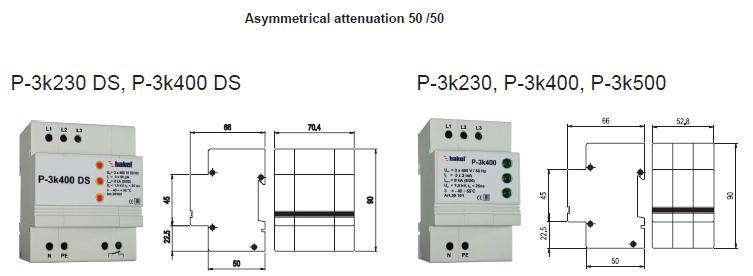

閃電俠HAKEL PI-3k400/500電源防雷擊保護器
                                                型式
功能		 　 P-3K400 DS P-3K400 P-3K500
防雷等級 　 III
工作電壓   UN 3x400V/50/60Hz 3x500V/50/60Hz
最高持續性電壓   UC 3x480V/50/60Hz 3x600V/50/60Hz
工作電流   IC c. 3x50ΩA c. 3×2ΩA
最大放電流    Imax 8kA (L/N,L/PE) 6.5 kA (L/N,L/PE)
10 kA (N/PE)
電壓保護等級   UP < 2kV (L/N) < 2.3kV (L/N)
500V (N/PE)
反應時間   tA < 25ns (L/N)
<50ns (L/PE,N/PE)
導體截面 　 4 mm2
溫度&溼度範圍   δ -40℃ ~ 80℃, 0 ~ 95%RH
保護型式 　 IP20
外觀材質 　 SLOVAMID 6FRC2
導線規格 　 DIN rail 32 mm
線圈溫度功率損失 　 c.0,1 W c.3W
斷路訊號接點規格 　 與周圍電路耐壓值  3750Vrma
與網路電路耐壓值  3750Vrms
絕 緣 電 阻                 2x107Ω
最大切換電流            ~0.5A
最大切換電壓            ~250V
使用年限 　 100 000小時
重量   m 207g 134g 142g
