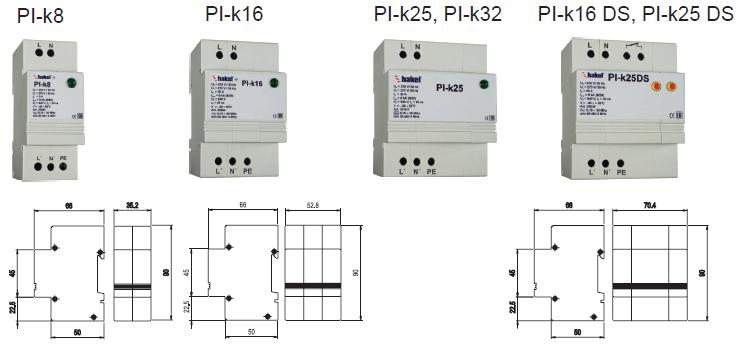

閃電俠PI-k8系列電源防雷擊保護器(ClassIII)

PI-k系列是兩級單相具有高頻濾波器功能的防閃電雷擊保護器，PI-k系列設計主要的功能是保護高電壓的電子設備支援系統不再被閃電雷擊的衝擊波所破壞及高頻率的干擾。

PI-k系列的濾波器可以直接建構在35mm的導線上或是直接安裝在電源分電盤的機箱中。

PI-k工作電流IN=8、16、25、32A

PI-k工作電壓UN=6、12、24、48、60、80、110、120、130、160及230V﹙AC/DC﹚

PI-k符合IEC 61643-1：1998所制定的規範﹙屬於第三級的保護﹚，PI-k防雷擊保護器具有一個變阻體，反應時間tA<25ns以及具有很高的導磁率μ>80,000。PI-k8防雷擊保護器具有綠色LED指示燈，顯示目工作是否正常。

PI-k16 DS及PI-k25 DS防雷擊保護器辨別錯誤的方式是檢視連接在機器上的熱感保險絲。

當非線性元件功能發生錯誤時，變阻體會自動切斷熱感保險絲與機器之間的連接，當變阻體過熱超過120℃時，其中兩個熱感保險絲會同時切斷遠端監控並指示錯誤。
閃電俠PI-k8系列電源防雷擊保護器規格
                                    型式
功能		 　  PI-K8 PI-K16 PI-K16DS PI-K25DS PI-K25 PI-K32
防雷等級 　 III
工作電壓   UN 230V (AC / DC)
最高持續性電壓   UC 275V (AC / DC)
工作電流   IN 8A 16A 25A 32A
連續工作電流    IC c.2mA c.50μA c.2nA
最大放電流 Imax（8/20） Imax 8kA(U/N、U/PE)
10kA(N/PE)
電壓保護等級  Imax（8/20） VP < 840V (U/N)
< 500V (N/PE)
衝擊電壓保護等級Vmax(1x40/1.2x50) Vmax >15KV
反應時間   　 < 25 ns (U/N)
< 100 ns (U/PE、N/PE)
備份保險絲 tA 8A 16A 25A 32A
溫度&溼度範圍   δ -40℃ ~ +60℃, 0 ~ 95%RH
導體截面 　 2.5÷4mm2 4÷6 mm2 6÷10 mm2
保護型式 　 IP20
外觀材質 　 SLOVAMID 6FRC2
導線規格 　 DIN rail 35 mm

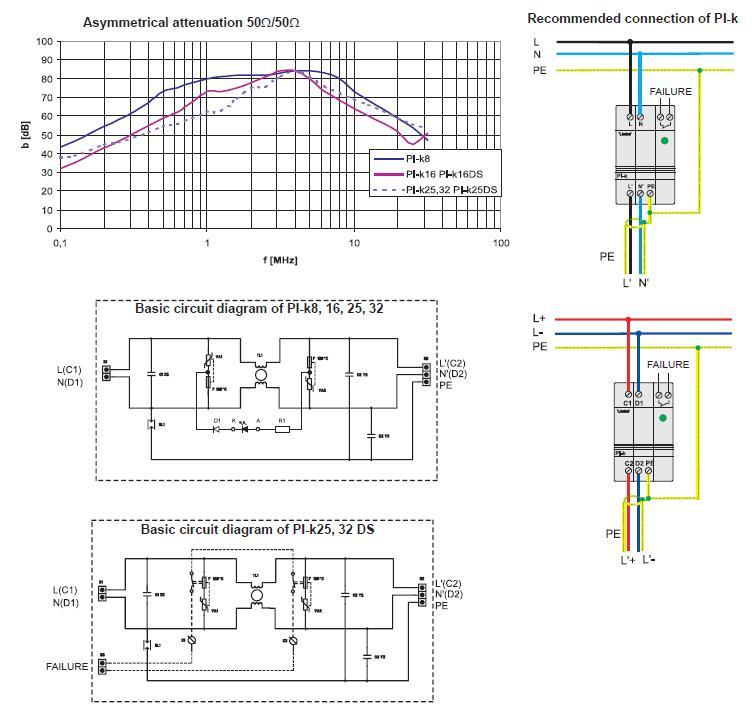

濾波器0,15到30MHz不對稱衰減 　 min. 80 dB at 4MHZ
min. 40 dB in band 0 , 15÷30MHz
濾波器常數

                         		 CX 150nF 220nF
Cy 22nF
L 1.2mH 1.8mH 2.3mH
線圈功率損失 　 <2.2W <3.5W <4W
斷路訊號接點規格 　 與周圍電路耐壓值  3750Vrma
與網路電路耐壓值  3750Vrms
絕 緣 電 阻                 2x107Ω
最大切換電流            ~3 A
最大切換電壓            ~250V
使用年限 　 100 000 小時
重量   m 130g 166g 235g
