| 閃電俠HAKEL PI-L防雷擊保護器 |
|
|
|
PI-L為協調感應器﹙有時稱去耦阻抗﹚，當有衝擊波能量時自然電感無法協調時或是在同一個電源機箱內安裝了兩個 HAKEL 防雷擊保護器，這兩個保護器介於第一級與第二級之間或介於第二級與第三級之間，根據 IEC 61643-1：1998、IEC 1024-1所制定的規範，必須安裝PI-L協調感應器。這樣可以避免發生因為防雷擊保護器的保護級數不同而造成設備的損壞。假如不能完成協調的動作，兩個防雷擊保護器最少要10m﹙或是安裝在不同的電源機箱內﹚，這部份的阻抗是足夠。 |

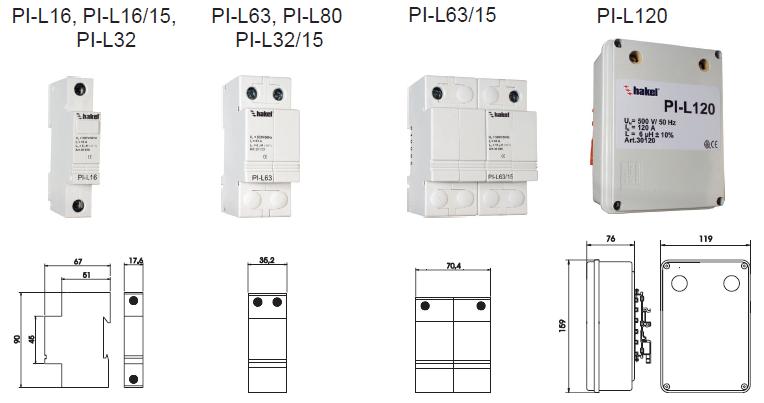

| 閃電俠HAKEL PI-L防雷擊保護器規格 |
|
型式 功能 |
PI-L16 | PI-L32 | PI-L63 | PI-L80 | PI-L120 |
| 工作電壓 UN | 500V / 50 , 60Hz | ||||
| 工作電流 IN | 16A | 32A | 63A | 80A | 120A |
| 電感 L | 6μH±10% | 4μH±10% | 6μH±10% | ||
| 直流電阻 | < 0.01Ω | < 0.001Ω | < 0.001Ω | ||
| 保護型式 | IP 20 | IP 10 | |||
| 溫度範圍 δ | -40℃~+55℃ | ||||
| 導體截面 |
6÷25mm2
(固定的)
|
6÷35mm2
(固定的) |
6÷35mm2 (固定的) 6÷25mm2 (可變動的) |
||
| 導線規格 | DIN rail 35mm | ||||
| 重量 m | 141g | 157g | 360g | 360g | 1153g |
| 安裝位置 | 可選擇的 | ||||
| 使用年限 | > 100,000小時 | ||||
