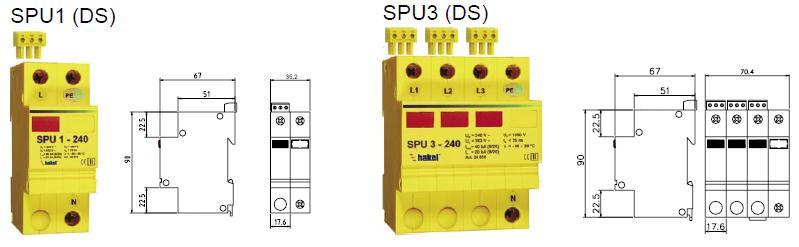

閃電俠 SPU 3 三相電源防雷擊保護器(ClassII)

SPU3是屬於第二級電源防閃電雷擊保護器，SPU3最主要的功能是保護單相電源系統不被閃電雷擊突波所破壞，根據IEC1312-1所規範SPU3適用於低電壓系統的保護及使用於LPZ 1-2閃電保護區域。

SPU 3 工作電壓為  3x208/120V/50Hz、 3x416/240V/50/60Hz 及3x680/400V/50/60Hz，所能承受的最大電流為Imax﹙8/20﹚=40kA﹙L/N﹚及Iimp﹙10/135﹚=20kA﹙N/E﹚ SPU 3 具有三個變阻體可以保護三相電源系統，另外在TNS﹙IT、TT系統﹚ 系統中有一個高壓氣管連接到 TNS﹙IT、TT﹚，這個高壓氣管可以保護 TNS﹙IT、TT﹚系統中間的導體。整個 SPU 3適用於 DIN rail 35mm  的電纜線並可以固定於電源配電箱中。

根據 IEC 61 643-1 所規範SPU 3 變阻體必須安裝在電源終端的部份。當變阻體損毀﹙過熱﹚時，錯誤指示器會自動切斷與機器的連接(發生錯誤時紅色信號錯誤指示器會自動彈出)及遠端監控訊號會發出警告聲響及遠端監控訊號會發出警告聲響。。

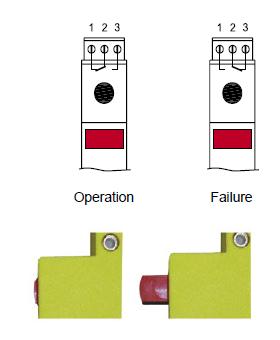

遠端監控

SPU 3 功能正常時，其接點 1-2 是導通的。這將提供監控人員知道保護器是否能正常運作或已遭雷擊損毀。如果保護器內部的變阻體因超過額定規格而產生的熱效應所損毀，那接點2-3 就會立即導通。

故障指示

故障指示位於單體上之紅色信號推桿。如果此紅色信號推桿維持在嵌入的位置，表示此裝置是正常工作的。如果此紅色信號推桿已彈跳突出，則表示此裝置已遭雷擊損毀。


閃電俠 HAKEL SPU 3 三相電源防閃電雷擊保護器規格
                            型式
功能 		 　 　 SPU3 120 SPU3 240 SPU3 400
防雷等級 　 　 II
工作電壓 UN 　 3x208/120V/50/60Hz 3x416/230V/50/60Hz 3x680/400V/50/60Hz
最高持續操作電壓 UC 　 3x250/144V/50/60Hz 3x500/282V/50/60Hz 3x816/480V/50/60Hz2
最大放電流 Imax L/N 40KA
正常放電流 IN L/N 20KA
最大放電電流 Iimp(10/350) Iimp L/N
N/E		 3KA
20KA
充電  Q L/N
N/E		 1.5AS
10AS
有效能量 W/R L/N
N/E		 2.3kJ/ Ω
100 kJ/ Ω
電壓保護等級 In Up L/N 850V 1300V 2000V
電壓保護等級 Iimp Up N/E 1300V
備份保險絲 　 　 160Agl/gG
瞬間短路電流 Ip 　 60 kAms
反應時間 tA L/N
N/E		 <25ns
<100ns
溫度範圍 δ 　 -40 ℃~ 80 ℃
導體截面 　 　 25 mm2 (固體的)    16 mm2 (可變動的)
保護型式 　 　 IP20
導線規格 　 　 DIN rail 35mm
外觀材質 　 　 SLOVAMID 6FRC2
使用年限 　 　 100,000小時
重量 m 　 378g
斷路訊號規格 　 　

與周圍電路耐壓值  3750Vrma
與網路電路耐壓值  3750Vrms
絕 緣 電 阻                 2x107Ω
最大切換電流            ~0.5A
最大切換電壓            ~250V
